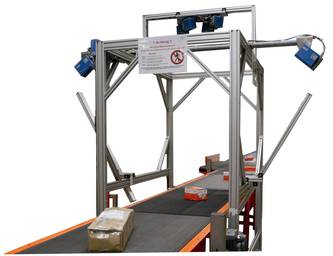

Конвейерная система для объектов любой формы



Система определяет весогабаритные характеристики и объем упаковок произвольной формы.

При этом измерения выполняются в движении, без остановки процесса доставки грузов. Дополнительная функция также позволяет выполнять фотосъемку объекта. Во время движения объекта создается его полное 3D изображение, которое используется системой определения объема (VMS), а также применяется при определении иных основных характеристик грузов, например, их длины, ширины, высоты и фактического объема.

Интеграция:

Конвейерные системы могут встраиваться в стандартные транспортеры для поддонов и напольные непрерывные конвейерные си- стемы, использующие грузоподъемники с платформами низкого подъема. Универсальная модульная конструкция обеспечивает эффективную интеграцию систем в новые и существующие установки.

Модификации:

Система определения весогабаритных характеристик и объем аупаковок произвольной формы  может оснащаться одним сканером для измерения только кубовидных объектов или двумя сканерами  для измерения объектов любой формы (неправильной формы).

Идентификация груза выполняется путем ручного или автоматического считывания штрих-кодов, так же возможна идентификация с использованием транспондеров (RFID) или прямого подключения к системе управления конвейера. После измерения и регистрации система APACHE передает полученные данные в аналитические системы управления складом для дальнейшей обработки через соответствующие интерфейсы. Регистрация новых данных и добавление примечаний выполняются непрерывно в соот- ветствии со всеми требованиями к современной высокоточной системе.

Технические характеристики:

Тип

Для измерения только кубовидных объектов



для измерения объектов любой формы (неправильной формы)

Размеры

Размеры  зависят от выбранного основания, размеров конвейера и способа установки.

Скорость перемещения

Для измерения только кубовидных объектов: ≤ 2 м/с



Aдля измерения объектов любой формы (неправильной формы): ≤ 3 м/с

Размеры измеряемых объектов

AДля измерения только кубовидных объектов: Минимальный размер объекта:

50 мм x 50 мм x 50 мм (при скорости < 1,2 м/с)

100 мм x 100 мм x 50 мм (при скорости > 1,2 м/с) Максимальный размер объекта: 2000 мм x 1000 мм x 1000 мм



для измерения объектов любой формы (неправильной формы):

Минимальный размер объекта: 50 мм x 50 мм x 50 мм Максимальный размер объекта: 2600 мм x 1000 мм x 1600 мм

Минимальный промежуток между измеряемыми объектами:

25 мм между двумя соседними объектами

Способ измерения

Один (Для измерения только кубовидных объектов) или два (для измерения объектов любой формы (неправильной формы)) стационарных лазерных сканера (вентиляторные сканеры, видимый красный свет 650 нм) получают бесщелевые снимки движущихся упаковок.

Погрешность измерения (СВО)

APACHE parcel conveyor checker:

± 5 мм x ± 5 мм x ± 5 мм (скорость ≤ 1,2 м/с)

± 10 мм x ± 10 мм x ± 5 мм (скорость > 1,2 м/с)



для измерения объектов любой формы (неправильной формы) :

±5 мм x ±5 мм x ±5 мм

Разделение

5 мм

Взвешивание

-

Ограничения / Исключения

Возможно измерение только непрозрачных объектов и объектов с постоянными размерами/постоянной формой.



Для измерения только кубовидных объектов: Возможно измерение только объектов кубовидной формы.

Возможность подключения станции взвешивания

Динамическое (передвижное) устройство для взвешивания Дисплей с последовательным интерфейсом данных (RS232, RS422, RS485)

Компьютерная платформа

Аналитический компьютер (концентратор данных)

Панель управления

Сенсорная панель для пользовательского ввода вторичных данных. Визуализация результатов измерений и изображения.

Подключение к сети

100 В перем. тока . 100 В перем. тока ±15%

ИТ-соединения

Для измерения только кубовидных объектов/для измерения объектов любой формы (неправильной формы) для отдельно стоящего блока: Последовательный порт RS232/ RS422 Ethernet 10/100 Мбит/сек



С концентратором данных EVD1: Последовательный порт RS232/ RS422/ RS485 Ethernet 10/100 Мбит/сек

Profibus/ Profinet

Интерфейс открытого взаимодействия с базами данных (ODBC)

Иные, по требованию

Условия эксплуатации

Рабочая температура: 0 °C-40 °C (32T- KMT) Влажность: макс. 85%, без конденсации
